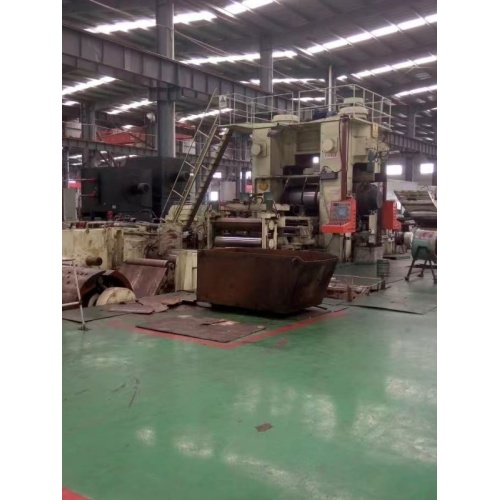

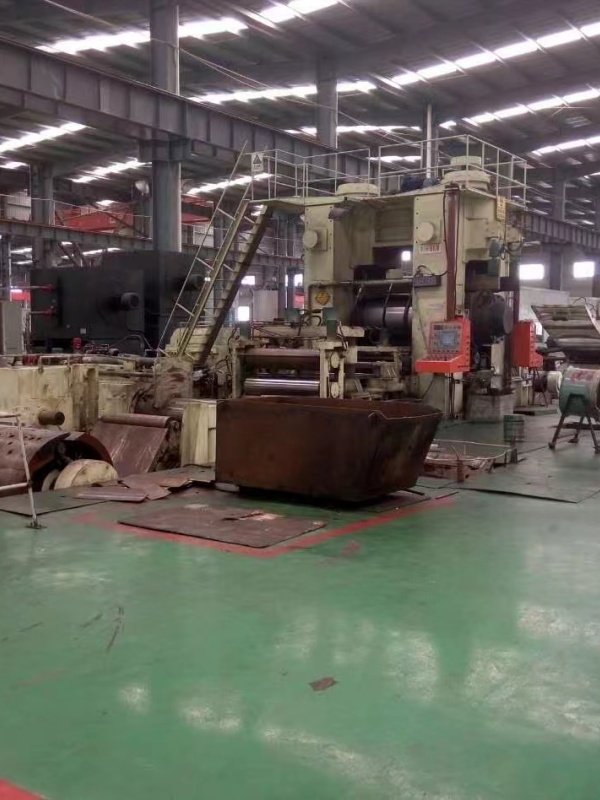

Máquina laminadora de tiras de aluminio

Línea de producción de laminación de tiras de cuatro rollos

1.Condiciones técnicas, principales parámetros técnicos y capacidad de producción.

1.1 Breve descripción del proceso

Se utiliza principalmente para el laminado de tiras de cobre laminadas en caliente. Después del laminado en varias pasadas, se enrolla en una tira de 1,0 mm. Este laminador en frío para metales no ferrosos pertenece al laminador de desbaste.

1.2 Condiciones técnicas del producto Montaje del soporte del laminador

1 、 Material laminado: tira de cobre laminada en caliente

2 、 Tamaño en blanco:

Espesor: máx. 16 mm

Ancho: 650 mm

Diámetro interior de la bobina: φ500-φ800 mm

Diámetro exterior de la bobina: máxφ1600 mm

Máx. Peso de la bobina: 8000 kg

3 、 Tamaño del producto terminado:

Grosor mínimo: 1,0 mm.

Diámetro interior de la bobina: φ508 mm

Máx. Diámetro exterior: φ1600 mm

1.3 Especificaciones principales del equipo

1. Tamaño del rodillo:

Rodillo de trabajo: φ360×800mm

Rodillo de soporte: φ780×750 mm

2. Velocidad de rodadura:

Velocidad de roscado: 12 m/min.

Velocidad máxima de rodamiento: 180 m/min.

Precisión de velocidad:

Aceleración y desaceleración ±0,5% de la velocidad nominal

Estado estable ±0,1 % de velocidad nominal

3 、 Fuerza de rodadura: máx. 9000KN

4 、 Par de rodadura: máx. 150KN.M

5. Tensión de desenrollado: 4-40KN (bobinador de doble cono)

6 、 Tensión de bobinado: tambor grande 10-100KN

tambor pequeño10-100KN

7 、 Precisión de tensión

Estado estacionario: el valor máximo de tensión ±1% el valor mínimo de tensión ±5%

Aceleración y desaceleración: el valor máximo de tensión ±3%, el valor mínimo de tensión de±10%

8 、 Máx. aceleración: 0,5 ~ 1,0 m/s²

Máx. desaceleración: 1,0 ~ 1,5 m/s²

Tiempo de parada de emergencia inferior a 5 segundos.
