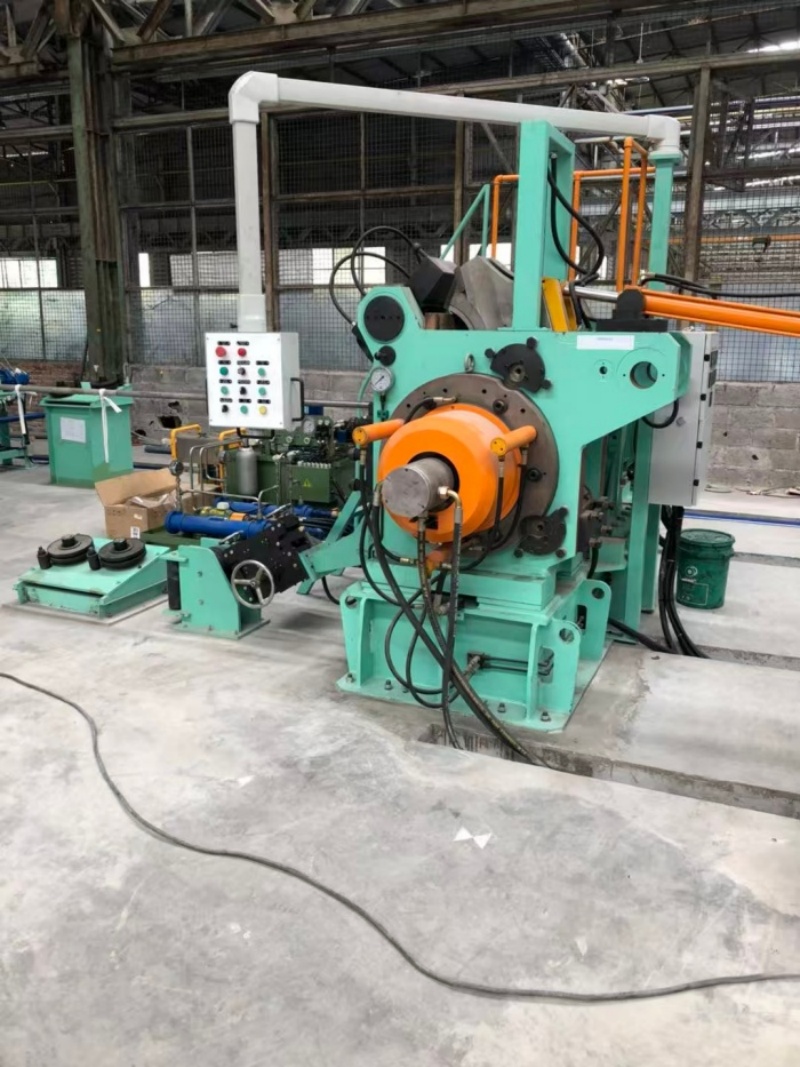

Innovador sistema de extrusión de revestimiento de acero

Línea de producción de trefilado (alambre de acero revestido de Al)

1. Introducción a la línea de producción

Como línea profesional de alambre de acero revestido de aluminio , esta línea de producción es desarrollada y fabricada de forma independiente por nosotros, un fabricante confiable de líneas de extrusión de revestimiento continuo en China . Equipada con tecnología de revestimiento continuo tangencial, nuestra máquina de extrusión ACS puede recubrir aluminio de manera uniforme y continua en la superficie del alambre de acero procesado. Al funcionar como un completo sistema de producción de compuestos bimetálicos , aprovecha las técnicas de deformación sincronizada bimetálica para estirar con precisión el cable al tamaño requerido. Todos los cables ACS fabricados con este equipo cumplen con los requisitos de las normas IEC y ASTM. Con tecnología madura de revestimiento y trefilado, esta línea de producción integrada tiene un rendimiento operativo estable y una amplia aplicación en la industria de procesamiento de alambre bimetálico.

2.Datos técnicos principales

Método de dibujo: control del brazo del bailarín.

Número de matrices: 8

Diámetro del tambor : φ700 mm

Método de control de velocidad : variador de frecuencia (VFD)

Potencias del motor para dibujo: 55kw (fabricado en China)

Potencia del motor de la cola: 37kw (fabricado en China)

Diámetro del cable de entrada (máx.): φ8,5 mm

Producto terminado mínimo: φ1.6mm

Relación de compresión promedio: alrededor del 19%

Velocidad de funcionamiento del 8.º: 5-7 m/s

Velocidad máxima de funcionamiento del tambor No.8 (velocidad sin carga) : 12 m/s

Manera de control: todo digital

Control lógico: PLC

Fuerza del cable de entrada: ≤1250MPa

Enfriamiento de tambores y matrices : circulación de agua y aire para tambores , agua para matrices

Intervalo de tiempo de parada de la máquina : estacionamiento normal ≤ 50 s, estacionamiento rápido ≤ 15 s, estacionamiento de emergencia ≤ 4 s, el grupo A puede configurar y

Agua del sistema de refrigeración: 0,2 ～ 0,3 MPa/22-34 m ^３ /h

Aire del sistema neumático: 0,5 MPa/0,5-0,8 m ^３ /mi
