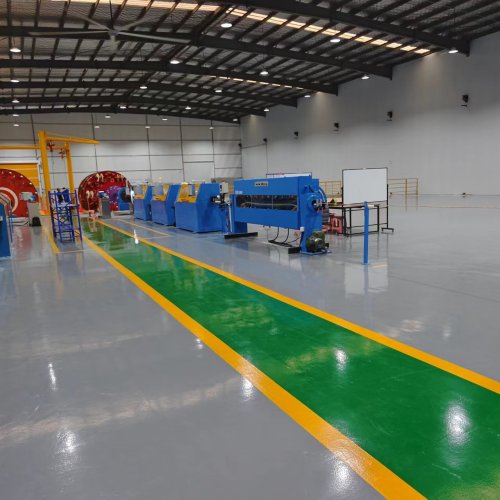

Línea de producción de alambre de transposición CTC

1. Introducción

La línea de producción automática de CTC , específicamente la máquina de conductores transpuestos continuos (CTC), es una parte central del equipo de fabricación de CTC para transformadores de tipo seco , que se utiliza principalmente para producir conductores transpuestos continuos para su uso en devanados de transformadores de potencia. Nuestra línea de producción de CTC de aluminio revestido de cobre integra tecnología avanzada de transposición y aislamiento, lo que garantiza productos CTC de alta calidad para transformadores de tipo seco.

La máquina de conductores de transposición continua (CTC) puede lograr pequeñas curvas laterales de conductores planos mediante acciones mecánicas precisas del dispositivo de transposición, convirtiéndose y repitiéndose entre sí; Luego combine el papel aislante con el papel aislante con la ayuda de la máquina de revestimiento aislante CTC y finalmente retírelo.

2. Característica

Como línea de producción automática de CTC profesional, este equipo está equipado con una jaula con un diámetro de 3,2 metros, con 12 bobinas por jaula. El motor principal de la jaula es accionado por un servomotor (55 KW), que mejora el problema de pérdida de peso y garantiza la precisión del paso del desplazamiento. El freno de jaula también es frenado por un servomotor, lo que mejora en gran medida el mantenimiento y la contaminación por polvo de las pastillas de freno causada por los frenos neumáticos mecánicos en los cables.

Dispositivo mecánico antigiro forzado.

Dispositivo de planificación forzada de ajuste de tensión.

Acción por método de doble empuje a presión constante, con un desplazamiento de 30-225 mm, y una frecuencia máxima de 140-160 ajustes e intercambios por minuto sin espacios.

Envases de papel de tipo tensión complementaria, con un índice de superposición entre 30-70% que se puede establecer de forma arbitraria.

Dispositivo de tracción de sellado tipo flip, ajuste de visualización de la fuerza de tracción.

Regulación de velocidad del servomotor, control PLC, transmisión de control síncrono de alta precisión de varias piezas, grabación de autorectificación, diagnóstico de control remoto. Estas características hacen que nuestro equipo de fabricación de CTC para transformadores de tipo seco sea más eficiente y estable en producción.

3. Rendimiento del equipo

3.1 Velocidad de producción: 15m/minuto

3.2 Conductor adecuado: Material: Cobre blando CPR1, CPR2, CPR3, límite elástico σ 0,2 ≤ 300N/mm

Espesor: 0,8 mm a 3 mm

Ancho: 2,5 mm ~ 12.500 mm

Relación ancho/grosor: 3:1-8:1

3.3 Nivel de aislamiento del cable electromagnético:

Resina acetal: Grado 120

Acetal+Autoadhesivo: Grado 120

Poliesterimida+Poliamida Imida: Grado 200

3.4 Tamaño del cable terminado:

4 mm ≤ espesor ≤ 70 mm

5 mm ≤ ancho ≤ 25 mm

Nuestra línea de producción de CTC de aluminio revestido de cobre, combinada con una máquina profesional de revestimiento aislante de CTC, cumple plenamente con los requisitos de rendimiento de la producción de CTC de transformadores de tipo seco, proporcionando soporte de equipo confiable para la fabricación de transformadores.

4 . Especificaciones principales

5 . Diagrama esquemático del equipo

Equipment schematic diagram

En general, la línea de producción de alambres de transposición CTC representa una solución de última generación para la fabricación de alambres transpuestos. Con su tecnología avanzada, control preciso y operación eficiente, ofrece una opción confiable y de alto rendimiento para los fabricantes que buscan mejorar sus procesos de producción.

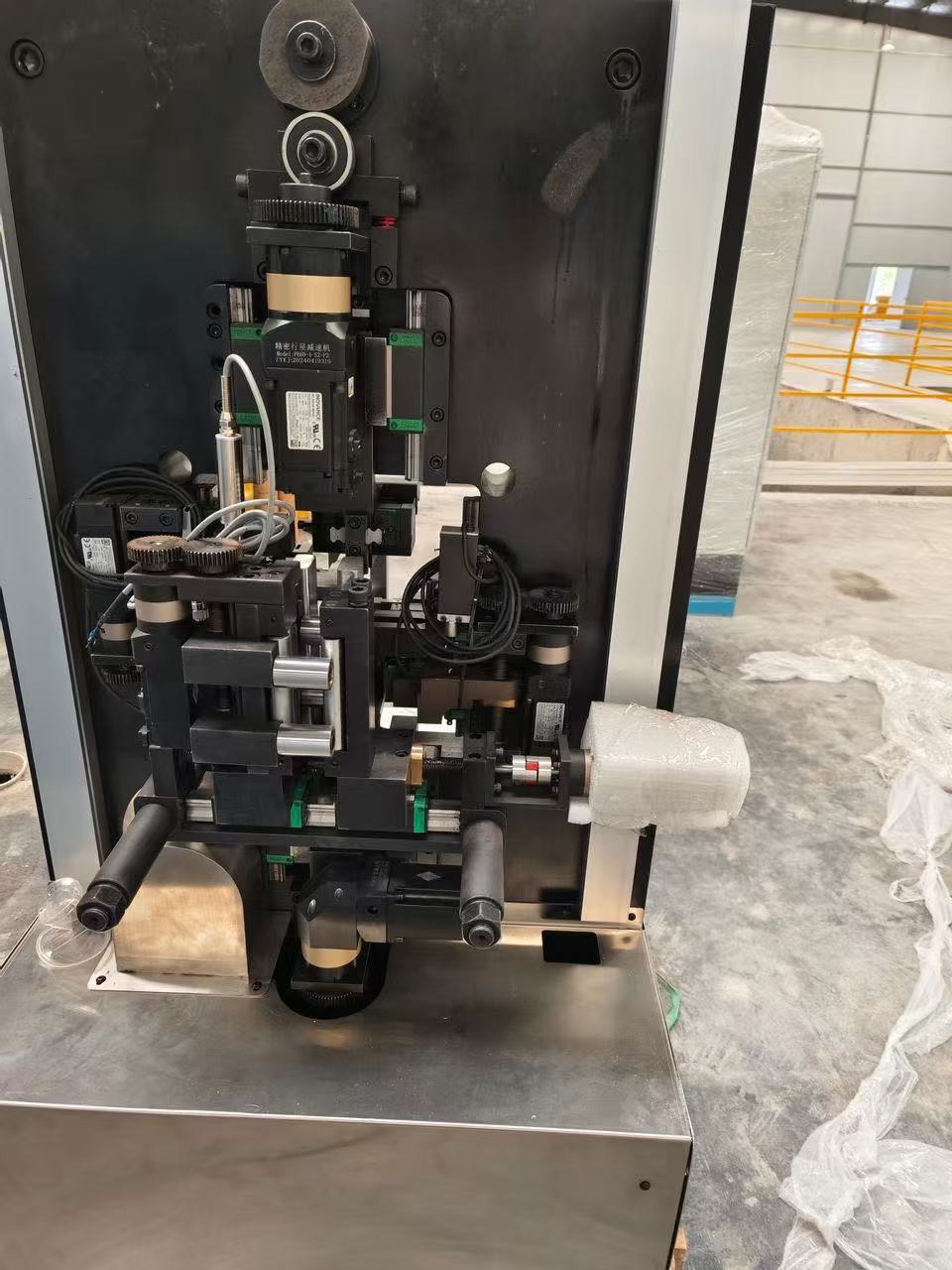

CTC TRANSPOSING CONDUCTOR PRODUCTION LINE (7)

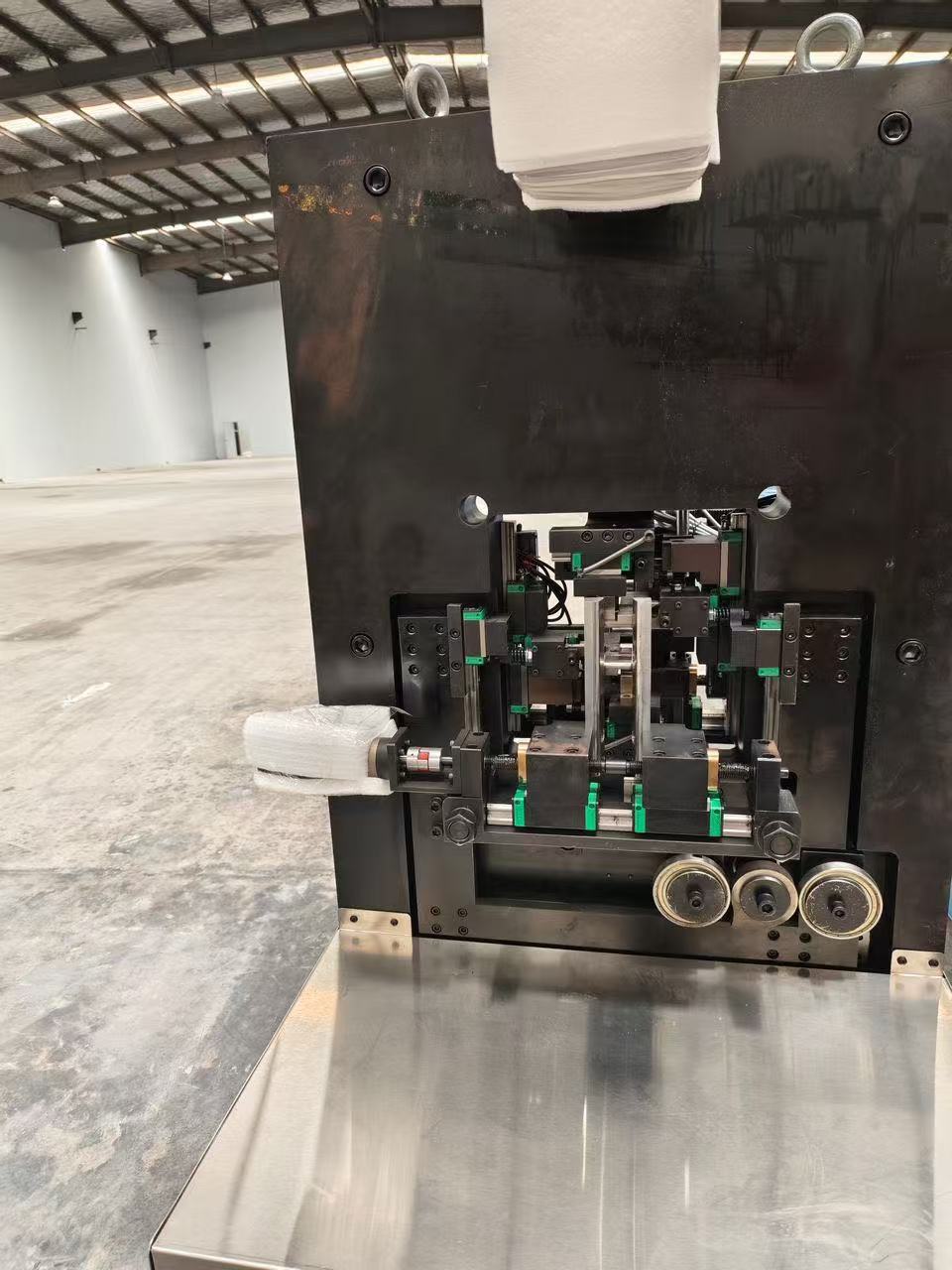

CTC TRANSPOSING CONDUCTOR PRODUCTION LINE (3)

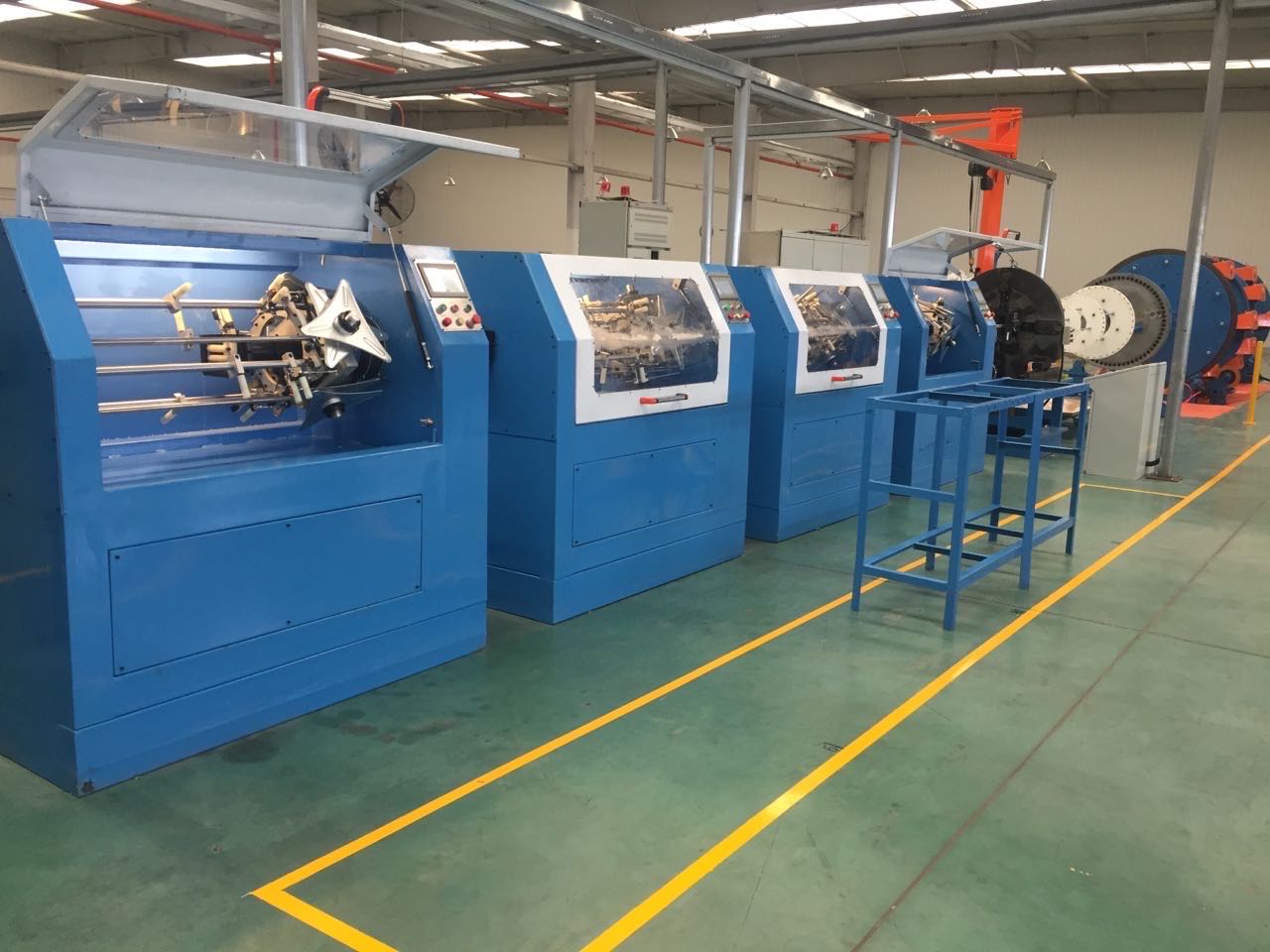

CTC TRANSPOSING CONDUCTOR PRODUCTION LINE (4)
