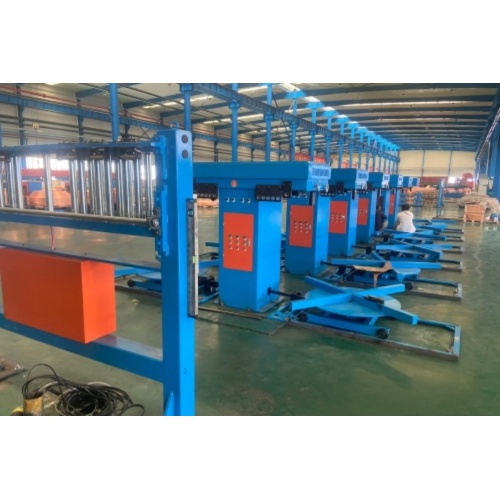

Sistema de colada continua ascendente de alta eficiencia

Horno de conversión ascendente 12000T

1. Introducción

La unidad de colada continua de varillas de cobre sin oxígeno de fundición ascendente, un componente central de la línea de varillas de cobre sin oxígeno y de la línea de producción de cobre SCR, es un nuevo proceso para producir varillas, tubos, losas y otros perfiles de cobre sin oxígeno, largos y brillantes. Como parte clave de la máquina de colada continua Upcast, funciona en perfecta coordinación con el sistema de ruedas de colada continua para lograr una producción eficiente y estable. Estas varillas y perfiles de cobre libres de oxígeno, largos y brillantes, presentan alta conductividad y bajo contenido de oxígeno, ventajas clave que cumplen con los requisitos de alta calidad de la línea de varillas de cobre libre de oxígeno y la línea de producción de cobre SCR. En comparación con los procesos tradicionales, la unidad (que combina con la máquina de colada continua Upcast y el sistema de ruedas de colada continua) ofrece una inversión reducida, costos de producción más bajos, operación más simple, mayor calidad del producto, ajuste fácil y flexible de los tipos y especificaciones del producto y sin contaminación ambiental, lo que la convierte en una opción ideal para las configuraciones modernas de líneas de varillas de cobre sin oxígeno y líneas de producción de cobre SCR.

2. Parámetro técnico

Los siguientes parámetros técnicos están especialmente diseñados para la unidad de colada continua de varillas de cobre sin oxígeno de fundición ascendente, que es compatible con la máquina de colada continua Upcast, la línea de varillas de cobre sin oxígeno, el sistema de ruedas de colada continua y la línea de producción de cobre SCR, lo que garantiza una operación coordinada y eficiente de toda la línea de producción.

Potencia del horno de fusión : 250 KW*2=500 kw (que proporciona soporte térmico estable para la máquina de colada continua Upcast y el sistema de ruedas de colada continua en la línea de varillas de cobre sin oxígeno)

Potencia del horno de mantenimiento : 250 KW (manteniendo una temperatura estable para garantizar la calidad de fundición de los productos de la línea de varillas de cobre sin oxígeno)

Cantidad de canales: Doble canal (mejora la eficiencia de la producción, satisfaciendo la demanda de alto rendimiento de la Línea de Producción de Cobre SCR)

Inducción : 3 piezas ( fusión2+retención1 ) (que garantiza un calentamiento uniforme, un soporte técnico clave para la máquina de colada continua Upcast)

Construcción del horno : Combinación de tres hogares (optimizando el efecto de fusión y retención, compatible con el sistema de ruedas de colada continua)

Velocidad de fusión : 1700 kg/h (cumpliendo con el ritmo de producción eficiente de la línea de varillas de cobre libre de oxígeno y la línea de producción de cobre SCR)

Capacidad de fusión: 4500~5000KG (adaptación a la escala de producción de la Máquina de Colada Continua Upcast)

Capacidad de carga: 3500~4000KG (garantizando una producción continua sin interrupción para la línea de producción de cobre SCR)

Capacidad del horno medio: 880 kg (en coordinación con el proceso de fusión y mantenimiento del sistema de ruedas de colada continua)

CosΦ después de la compensación : 0,95-1 (optimizando la utilización de energía, de acuerdo con los requisitos de ahorro de energía de la máquina de colada continua Upcast y la línea de producción de cobre SCR)

Temperatura de trabajo (máx.): 1250 ℃ (satisfaciendo las necesidades de fundición a alta temperatura de la línea de varillas de cobre sin oxígeno)

Presión del agua de refrigeración : 0,2 ～ 0,3 Mpa (lo que garantiza una refrigeración eficaz de la máquina de colada continua Upcast y del sistema de ruedas de colada continua)

Consumo de agua : 35 M³/H (consumo de agua razonable, lo que reduce el costo de operación de la línea de varillas de cobre sin oxígeno)

Volumen de agua de emergencia : 20 M³ (que proporciona protección de emergencia para la máquina de colada continua Upcast y el sistema de ruedas de colada continua)

Consumo de energía de fusión : 320 KWH/T (bajo consumo de energía, mejorando los beneficios económicos de la línea de producción de cobre SCR)

Consumo de energía de fundición : 390 KWH/T (diseño de ahorro de energía, consistente con el concepto de protección ambiental de la línea de varillas de cobre sin oxígeno)

Temperatura del agua de entrada : <35 ℃ (asegurando el efecto de enfriamiento, protegiendo la máquina de colada continua Upcast y el sistema de rueda de colada continua)

Temperatura de salida : >50~55 ℃ (control de temperatura razonable, que coincide con los parámetros de trabajo de la línea de producción de cobre SCR)

Voltaje de entrada : 380 V ± 10 (cumple con los estándares de suministro de energía industrial, adecuado para toda la línea de varillas de cobre sin oxígeno)

Frecuencia : 50 HZ (fuente de alimentación estable, que garantiza el funcionamiento normal de la máquina de colada continua Upcast y del sistema de rueda de colada continua)

Potencia : 800 KVA (configuración de energía razonable, adaptándose a la demanda de energía general de la línea de producción de cobre SCR)

Modo de control : control de contacto (operación simple y confiable, fácil de operar y mantener para la máquina de colada continua Upcast)

Nivel de regulación de voltaje : nivel 8 (control de voltaje preciso, que garantiza una calidad de fundición estable de la línea de varillas de cobre sin oxígeno)

Instrumento de control de temperatura: tipo inteligente (monitoreo de temperatura en tiempo real, que cumple con los requisitos de control de precisión del sistema de rueda de colada continua)

Ángulo de inclinación del cuerpo del horno : 0 － +95 ℃ (ajuste flexible, adaptándose a las diferentes necesidades de fundición de la máquina de colada continua Upcast)

Generador de reserva : 250 KW/415 V / (que proporciona soporte de energía de emergencia para la línea de producción de cobre SCR y la máquina de colada continua Upcast)
