1. Introducción

Los proyectos de renovación de la red eléctrica de alto voltaje y de construcción de nuevas transmisiones a menudo enfrentan cuellos de botella rígidos en costos y cronogramas al integrar los sistemas de comunicación. Para las empresas de energía, operadores de telecomunicaciones y contratistas de EPC, la instalación de cables de fibra óptica independientes para la transmisión de datos de la red requiere procedimientos engorrosos de aprobación de carga de torre, costosos arrendamientos de derechos de vía y paradas prolongadas de la construcción de líneas eléctricas operativas. Los modos tradicionales de construcción de doble línea suelen generar costos generales del proyecto un 40% más altos, mientras que los productos de cable compuesto inferiores no pueden equilibrar la protección estable contra rayos y el rendimiento de la transmisión óptica de larga distancia, lo que genera peligros ocultos para el funcionamiento de la red.

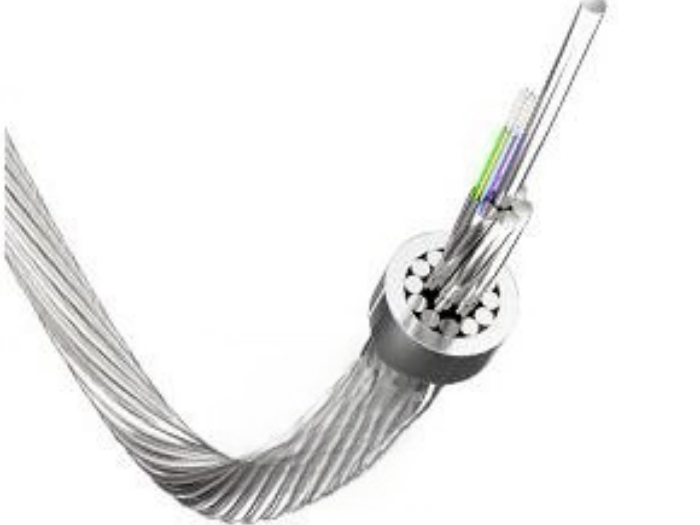

Como proveedor internacional profesional que se centra en equipos de soporte de alambres y cables, repuestos y soluciones generales de ingeniería, hemos atendido a más de 160 proyectos globales de transmisión de energía, ayudando a los clientes a optimizar los esquemas de construcción y reducir los gastos no válidos en proyectos. Nuestro OPGW (Cable de tierra aéreo compuesto de fibra óptica) adopta tecnología de incrustación de fibra en tubos de acero inoxidable, integrando perfectamente unidades de comunicación óptica y cables de tierra aéreos de protección contra rayos. Un solo producto realiza funciones duales de protección contra rayos de líneas eléctricas y transmisión de datos de red en tiempo real, eliminando por completo la necesidad de tendido de cables de comunicación adicionales.

Este diseño integrado reduce la inversión general del proyecto hasta en un 35% y sincroniza la vida útil de más de 30 años de las líneas eléctricas y los sistemas de comunicación. A diferencia de los productos genéricos estandarizados, nuestro OPGW admite una personalización totalmente personalizada. Ajustamos las especificaciones del producto de acuerdo con los límites reales de carga de la torre de los clientes, los niveles de voltaje operativo, las distancias de los polos y las demandas de cantidad de núcleos de fibra, evitando el desperdicio de recursos debido a una configuración sobre especificaciones y riesgos operativos causados ​​por un rendimiento insuficiente del producto.

2. Especificaciones clave

Compatibilidad de voltaje nominal: 35 kV / 110 kV / 220 kV / 500 kV / 750 kV, totalmente personalizable para proyectos de voltaje especial

Número de fibra óptica estándar: 6/12/24/36/48/72/96 núcleos, compatible con los tipos de fibra G.652.D y G.657.A2

Material de la capa exterior: alambre de acero revestido de aluminio de alta resistencia, alambre de aleación de aluminio 6201 de alto rendimiento

Resistencia a la tracción nominal: 30 kN–250 kN, adaptable a escenarios de tramos de líneas aéreas de 50 m–800 m

Rendimiento de resistencia a la temperatura: Temperatura de funcionamiento continuo a largo plazo de hasta +80 °C; La resistencia a la temperatura de cortocircuito de 1 segundo alcanza los +200 °C

Índice de atenuación de fibra óptica: ≤0,35 dB/km a 1310 nm, ≤0,20 dB/km a 1550 nm, lo que garantiza una transmisión estable de la señal a larga distancia

Rango de diámetro exterior: 10 mm a 32 mm, combinado con los principales accesorios de instalación OPGW del mercado

Estándares de implementación: Cumple con los estándares internacionales e industriales IEC 61395, IEEE 1138, GB/T 7424.4, DL/T 832

Requisito de radio de curvatura: 20 veces el diámetro del cable (estado de instalación); 15 veces el diámetro del cable (estado de funcionamiento a largo plazo)

Longitud de entrega estándar: 2000 m/3000 m/4000 m por carrete, longitud personalizada compatible

Estructura del producto: tipo de tubo central, tipo de capa trenzada, tipo de sección transversal grande (opcional bajo demanda)

3. ¿Por qué elegirnos?

Personalización personalizada del proyecto: Adaptamos la estructura OPGW, la cantidad de fibra, la resistencia a la tracción y los materiales de la capa exterior según los planos del proyecto de los clientes y las condiciones del sitio, asegurando una compatibilidad perfecta con el hardware de la torre existente y los procesos de construcción sin modificaciones secundarias.

Capacidad de producción en masa estable: Cooperó con bases de fabricación profesionales de OPGW con 21 años de experiencia en producción, con una producción mensual de más de 380 km. Puede suministrar de manera estable proyectos de red troncal nacional a gran escala y evitar la escasez de entregas.

Estricta inspección de calidad de proceso completo: adopte un sistema de control de calidad de 8 estándares. Cada lote de productos se somete a pruebas de resistencia a la tracción, detección de atenuación óptica de banda completa, simulación de impulso de rayo de 100 kA y prueba de durabilidad a baja temperatura de -40 °C, y se proporcionan informes de prueba oficiales completos antes de la entrega.

Garantía de entrega eficiente a tiempo: Optimice la programación de producción, el embalaje profesional de carretes anticolisión y los esquemas de carga de contenedores. Los pedidos estándar se entregan en un plazo de 28 días y los pedidos grandes de más de 200 km se pueden entregar a tiempo para evitar pérdidas por cierre del proyecto.

Amplia experiencia en exportación global: proyectos OPGW ejecutados con éxito en 39 países de todo el mundo, familiarizados con los estándares regionales de certificación de redes, los procesos de despacho de aduanas internacionales y el control de riesgos logísticos transfronterizos, lo que garantiza una entrega fluida del proyecto.

Servicio técnico de ciclo completo: brinde consultas de cálculo de carga de torres de preventa, documentos de orientación para la construcción y soporte posventa en línea las 24 horas, los 7 días de la semana. Los ingenieros profesionales resuelven los problemas de operación y mantenimiento in situ en 12 horas.

4. Caso del cliente

En 2023, un operador de red eléctrica nacional en el sur de África lanzó un proyecto de red troncal inteligente de 400 kV, que cubre 242 km de zonas montañosas con frecuentes tormentas. El proyecto enfrentó dos dificultades principales: las torres de 400 kV existentes tenían una capacidad de carga limitada y no podían soportar cables de comunicación adicionales; Mientras tanto, la construcción de líneas de fibra óptica independientes en zonas montañosas remotas retrasaría el proyecto 22 meses, incumpliendo el plazo de finalización de la red inteligente fijado por el gobierno. Además, los productos alternativos de bajo costo probados en la etapa inicial no pasaron la prueba de impacto de rayos de 100 kA, lo que fácilmente podría causar fallas en el sistema de monitoreo de la red durante las temporadas de tormentas.

Nuestro equipo técnico llevó a cabo 4 semanas de diseño de esquemas específicos y personalizó un producto OPGW especial de 24 núcleos. El diámetro exterior y la resistencia a la tracción del producto son completamente consistentes con el cable de tierra aéreo original, y no requieren refuerzo de la torre ni transformación en el sitio. Completamos la producción personalizada, las pruebas de rendimiento de terceros y la entrega puerta a puerta en 48 días, 17 días antes del tiempo programado por el cliente. Después de 18 meses de funcionamiento estable, el producto mantiene una eficiencia de protección contra rayos del 100 %, cero roturas de fibra y el índice de atenuación óptica es un 17 % inferior al estándar limitado del proyecto. El costo total del proyecto se redujo en un 33% y el sistema de comunicación de red inteligente se completó con 7 meses de anticipación.

En comparación con el tendido de cables ópticos separados y los cables compuestos ordinarios, nuestro OPGW personalizado integra protección de energía y transmisión de comunicación, con mayor eficiencia de instalación, mayor resistencia a los rayos y mayor estabilidad de servicio, y puede combinar perfectamente con los conductores de fase existentes para construir un sistema de red de transmisión inteligente integrado.

5. Preguntas frecuentes

P: ¿Su OPGW es compatible con nuestras herramientas de instalación y accesorios de torre existentes?

R: Absolutamente. Nuestro OPGW está diseñado estrictamente de acuerdo con los parámetros estándar de los cables de tierra aéreos tradicionales, con diámetro exterior y resistencia a la tracción unificados. Se puede combinar directamente con accesorios de suspensión, abrazaderas de tensión y equipos de tendido existentes sin necesidad de actualizar herramientas ni reemplazar accesorios. Para estructuras de torre no estándar, también podemos proporcionar accesorios adaptadores personalizados sin cargos de diseño.

P: ¿Qué garantía de rendimiento a largo plazo pueden ofrecer para las fibras ópticas OPGW?

R: Ofrecemos una garantía de rendimiento total de 30 años para productos OPGW en condiciones normales de funcionamiento, que cubre rotura de fibra, atenuación excesiva de la señal y corrosión de la capa exterior. Mientras tanto, apoyamos pruebas profesionales anuales opcionales de terceros para ayudar a los clientes a monitorear continuamente el estado de operación de la línea.

P: ¿Apoya pedidos de prueba de lotes pequeños antes de la cooperación en proyectos a gran escala?

R: Sí. Proporcionamos productos de prueba de secciones pequeñas de 3 a 5 km, que se pueden entregar en un plazo de 18 días. Los clientes pueden completar pruebas de instalación in situ y verificación del rendimiento mediante pedidos de prueba para eliminar riesgos técnicos y garantizar la compatibilidad total antes de adquisiciones a gran escala.

6. Llamada a la acción

Ya sea que esté llevando a cabo la construcción de líneas de transmisión de alto voltaje, actualización de redes inteligentes o nuevos proyectos de red troncal de energía, nuestras soluciones OPGW personalizadas pueden resolver de manera efectiva los problemas de alto costo de construcción y ciclo largo de los esquemas tradicionales de doble línea. Proporcione el nivel de voltaje de su proyecto, la cantidad requerida de núcleos de fibra, la longitud total de la línea y los requisitos del ciclo de entrega. Nuestro equipo técnico profesional le proporcionará un esquema personalizado específico y una cotización transparente dentro de las 24 horas, adaptándose a pequeños proyectos piloto y grandes proyectos de red a nivel nacional de todas las escalas.
