Máquina trefiladora hidráulica para fabricación de precisión

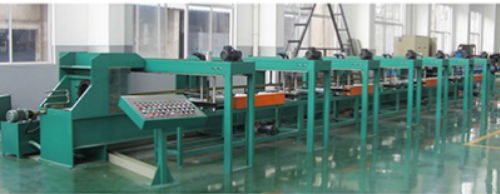

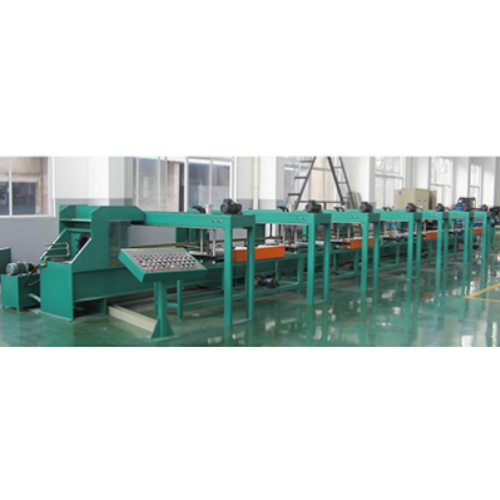

Máquina trefiladora hidráulica 100T

I. Principio de funcionamiento

Esta máquina trefiladora hidráulica 100T es una máquina trefiladora hidráulica en frío de alto rendimiento ampliamente utilizada en la industria de procesamiento de barras metálicas. Como banco de estirado hidráulico confiable , la máquina trefiladora es aplicable al trefilado de barras de cobre, varillas de cobre y otros materiales a través del molde. Con un sistema de control hidráulico preciso, también está clasificado como banco de tracción de tubos de alta precisión para garantizar una excelente precisión de mecanizado. Los productos terminados bien dibujados pueden lograr los objetivos de mayor precisión, superficie más brillante, mayor dureza y elasticidad y deformación difícil. Una máquina trefiladora hidráulica de este tipo es actualmente el sustituto de la máquina trefiladora de cadena porque puede reducir sustancialmente el número de empleados operativos, aliviar la intensidad del trabajo y mejorar la seguridad de los operadores al mismo tiempo que tiene el mejor rendimiento y una alta automaticidad. Se puede combinar con el equipo auxiliar correspondiente para construir una línea de procesamiento automatizada de varillas integrada . La longitud de los productos mecanizados puede establecerse fuera del rango de longitud total según sea necesario.

II. Flujo de proceso

Fabricación de cabezales de barras de cobre → desenrollado → nivelación y transporte → sujeción → lubricación → trefilado → corte con sierra → movimiento lateral → transporte por rodillos → corte con sierra con longitud fija → transporte por rodillos a la mesa de almacenamiento. Este flujo de proceso estandarizado y optimizado garantiza una producción estable y continua de la máquina hidráulica de trefilado en frío , mejorando en gran medida el nivel de automatización general de la línea automatizada de procesamiento de varillas .

III.Parámetro técnico

Tipo: YLB-100T
Fuerza de dibujo nominal (t): 100
Longitud efectiva de dibujo (m): 6/8/10/12
Tamaño del material (mm): ancho≤350, espesor3~30
Velocidad de dibujo (m/min): 1~10
Velocidad de retorno (m/min): 10~48
DI del cilindro (mm): 300
Diámetro del vástago del pistón (min): 125
Presión de aceite de la estación hidráulica (MPa): 21
Fuente de alimentación: Sistema trifásico de cuatro hilos, 380V/50HZ
Capacidad (kW): 95/95/110/132
Peso del equipo(t): 26/30/34/38

Con una estructura de conducción hidráulica estable y una configuración precisa de parámetros, este banco de tracción hidráulico mantiene un excelente rendimiento de procesamiento. Es duradero y fácil de mantener, lo que lo convierte en un banco de tracción de tubos de alta precisión rentable para fábricas de procesamiento de metales.
