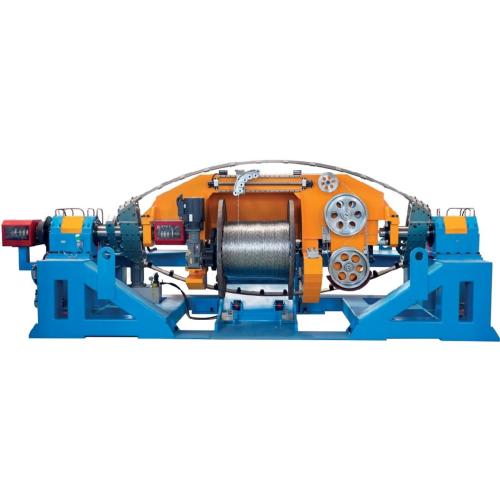

Máquina trenzadora de marco rígido para producción de cables

Máquina trenzadora de marco rígido

1. Solicitud

Esta máquina trenzadora de marco rígido pertenece a un equipo de trenzado tipo jaula de alta calidad . Está especialmente diseñado para trenzado y compactación de conductores perfilados de cobre y aluminio o conductores redondos. Como máquina trenzadora de marcos práctica con alta eficiencia , se aplica ampliamente en la producción de cableado de cables de alta precisión. Optimizada con una estructura giratoria de alta velocidad, se puede utilizar como una máquina trenzadora de jaulas de alta velocidad profesional para trabajos de cableado continuo. Mientras tanto, la distribución de energía razonable y el diseño de ahorro de energía lo convierten en un equipo de cableado energéticamente eficiente típico para las fábricas de cables.

2. Características de la máquina

Toda la máquina es impulsada por un motor individual, con estructura simple y operación conveniente. Controlador programable y comando unificado con pantalla táctil, tecnología avanzada de control electrónico, operación confiable, que optimiza en gran medida la experiencia de uso de este equipo de varado tipo jaula .

Bobinas generales de carga y descarga, sujeción y aflojamiento neumáticos, protección de doble bloqueo mecánica y neumática, operación conveniente y segura, alta eficiencia de producción. Este diseño mejora aún más el rendimiento de trabajo de la máquina trenzadora de marcos con alta eficiencia .

El cuerpo giratorio adopta una placa de flexión soldada integralmente y procesada después del recocido integral, con buena concentricidad, baja tensión y alta resistencia, adecuada para rotación a alta velocidad. Es la principal ventaja de la máquina varada de jaulas de alta velocidad .

El dispositivo de admisión rotativo utiliza un sello frontal de tipo compensación, refrigeración por gas, buen rendimiento de sellado y larga vida útil.

Control continuo en tiempo real de la válvula proporcional de entrada para la tensión de pago para lograr una tensión de pago constante en una sola línea desde la bobina llena hasta la bobina vacía.

Función de detección automática de desconexión electrónica de una sola bobina, protección de parada rápida. El sistema de control inteligente reduce eficazmente el consumo de energía y logra las características de los equipos de varado energéticamente eficientes .

3. Datos técnicos principales

3,1 diámetro. De un solo cable

Cu Φ1.8 ～ Φ4.6mm

Al Φ2.0 ～ Φ5.0mm

3,2 máx. Cableado OD Φ35mm

3.3 Paso de cableado ajustable sin escalones

3,4 máx. rev de jaulas

Tipo de trenzado Al(Completo:240kg) Cu(Completo:600kg)

6B 290 rpm 230 rpm

12B 250 rpm 210 rpm

18B 220 rpm 190 rpm

3,5 máx. Rev del cabezal de encintado 800r/min

3.6 Paso de encintado ajustable sin escalones

3,7 máx. Velocidad de línea de transporte 60 m/min.

3.8 Diámetro de la rueda del cabrestante. Φ2000mm

3.9 Bobina de devanado en el marco PND630

3.10 Bobina de compensación central PND630

3.11 Bobina receptora PN1000 ～ PN2000

3.12 Potencia del motor 6B 75kW (ACVF)

3.13 Potencia del motor 12B 90kW (ACVF)

3.14 Potencia del motor 18B 90kW (ACVF)

3.15 Potencia del motor de encintado 15kW (ACVF)

3.16 Motor de cabrestante 90kW (ACVF)

3.17 Altura central 1000mm
