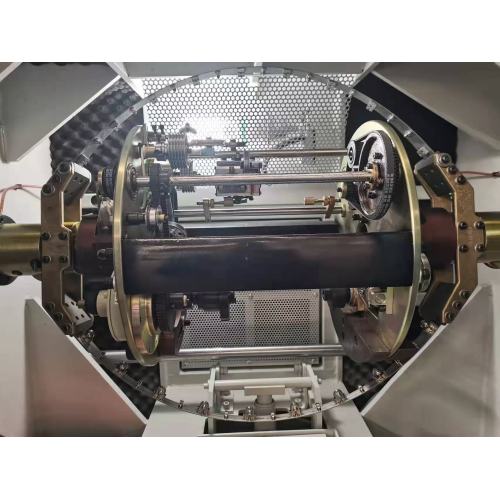

Máquina de agrupamiento moderna para la producción aerodinámica

1. Descripción del equipo

Este aparato está diseñado específicamente para torcer a los conductores compactados circulares de aluminio y cobre. La configuración incorpora una estructura de troquel de compresión giratoria externa, proporcionando la fuerza de tracción necesaria para la compactación del conductor. Durante la compactación del conductor, la máquina de varillas recoge el cable, mientras que la máquina de torsión presenta una ruta de alambre dedicada para minimizar el torque entre la polea de tracción giratoria y el carrete de recogida, asegurando así un conductor circular bien formado.

2. Aplicación

Adecuado para la variedad concéntrica de cables de cobre y cables aislados de PVC o cables de aluminio con hilos 7-19-37-61 o menos. Se utiliza principalmente para secciones transversales de cobre de 16-300 mm² y secciones transversales de aluminio de 16-400 mm².

Esta solución de tecnología de variedad de alta velocidad se alinea perfectamente con estrategias competitivas para conductores estándar de alta calidad. El sistema HD Stranding combina la velocidad del proceso con la utilización de alto nivel, ofreciendo una baja inversión y una alta producción para un rendimiento óptimo de la inversión. La introducción de esta solución variada reemplaza los enfoques tradicionales basados ​​en huellas tubulares y de tipo marco, lo que a menudo requiere un rediseño de diseños de fábrica, productos y organización de producción. La introducción de conceptos de cable de una sola capa y de entrada única es crucial para aprovechar de manera óptima los beneficios de la tecnología de variedad. La entrega ha desarrollado equipos periféricos dedicados para máquinas de varilla: carretes de recaudación, unidades previas a la cadena, prensas de formación secundaria, sistemas de impermeabilización, etc.

3. Características

• Tecnología de arco único, esencialmente eliminando los requisitos de excavación e instalación de la base

• Transmisión de señal inalámbrica que habilita la fabricación de productos en forma de ventilador

• Huella extremadamente compacta

• Servo Motores y Sistemas de Control de ABB AC AC AB

• Rodamientos SKF/NSK: alta resistencia a la tracción

• Componentes eléctricos de bajo voltaje: Schneider o Siemens

• Enrutamiento de cable ultra corta

• Sistema de anillo de deslizamiento confiable

• Diseño aerodinámico avanzado

• Estructura mecánica de servicio pesado

• Control de interfaz de PLC y operador, Siemens

• carretes de pago individuales de fibra de carbono con perfiles aerodinámicos especializados

• Las máquinas de pago cuentan con unidades de motor separadas con ajuste de tono infinitamente variable

• Tensión de recipiente estable con control electrónico de precisión

• Canales de enrutamiento de cable suave

• Tambores de recogida de hasta 2500 mm de diámetro
