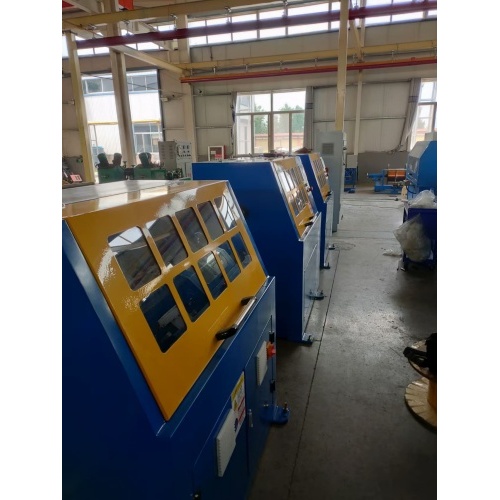

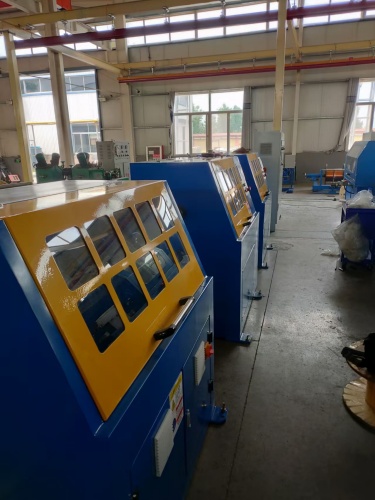

Innovador equipo de encintado automático para sinterización de películas

Máquina de sinterización de película

1. Descripción general del equipo

La máquina de sinterización de películas está diseñada específicamente para producir varios tipos de alambres de sinterización de películas. Está equipado con control de servomotor, donde cada cabezal de roscado es accionado por un servomotor y la unidad principal se opera a través de una pantalla táctil y un sistema PLC. Este equipo pertenece a nuestra línea de productos de maquinaria de sinterización profesional, que incluye la máquina de sinterización de alta eficiencia , la máquina de sinterización para materiales magnéticos , la máquina de sinterización uniforme y la máquina de sinterización con correa de malla de 500-2000 mm de ancho , que cubren demandas diversificadas de procesamiento de sinterización para diferentes materiales industriales. Las ventajas clave de este equipo incluyen alta velocidad de producción, operación fácil de usar, una amplia gama de producción, capacidades de ajuste flexibles y una baja tasa de fallas.

2. Flujo del proceso

Liquidación de centrado → Localizador de viscosidad bruta → Enderezadora → Limpiador → Cabezal de encintado de película concéntrica 1 → Cabezal de encintado de película concéntrica 2 → Tracción principal neumática → Calentamiento por inducción de alta frecuencia → Rodillo de caucho de silicona resistente a altas temperaturas 1 → Horno de radiación 1 → Rodillo de caucho de silicona resistente a altas temperaturas 2 → Horno de radiación 2 → Rodillo de caucho de silicona resistente a altas temperaturas 3 → Enfriamiento por agua → Dispositivo de secado → Tracción auxiliar neumática → Conteo de medidores → Monitoreo de resistencia de voltaje en línea → Toma de centrado. El proceso tecnológico maduro y compacto garantiza un efecto de calentamiento uniforme, que es consistente con el principio de procesamiento de la máquina de sinterización uniforme . Mientras tanto, el sistema de circulación optimizado mejora la eficiencia de la producción, cumpliendo con el estándar de rendimiento de la máquina de sinterización de alta eficiencia .

3. Rango de producción

Parámetro del cable desnudo : ancho del conductor 3 ～ 20 mm, espesor del conductor 1 ～ 10 mm, sección única 3 ～ 100 mm², diámetro del cable redondo 1 ~ 8 mm.

Aplicabilidad del material : Adecuado tanto para película de poliimida como para membrana compuesta de película de poliimida; Espesor del aislamiento 0,025 ~ 0,13 mm, ancho de banda de 10 a 30 mm; Compatible tanto con almohadilla de película única como con bandeja de película.

Capas de aislamiento : 2 capas (o una sola capa).

Métodos de envoltura : envoltura sin costuras y envoltura superpuesta.

4. Introducción a la combinación de productos

Además de los equipos de sinterización de películas, suministramos varios tipos de máquinas de sinterización industriales. La Máquina Sinterizadora de Materiales Magnéticos personalizada está especialmente desarrollada para la sinterización de materiales magnéticos; La máquina de sinterización uniforme logra una temperatura constante y un efecto de sinterización uniforme; La máquina de sinterización de alta eficiencia reduce el consumo de energía y mejora la producción; La máquina de sinterización con correa de malla de 500-2000 mm de ancho de correa admite alimentación y sinterización continuas de gran formato. Todas las máquinas de sinterización se utilizan ampliamente en las industrias de nueva energía, materiales electrónicos, materiales magnéticos y procesamiento de alambre.
