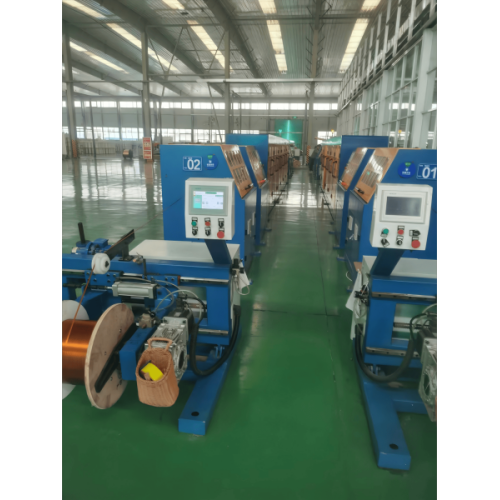

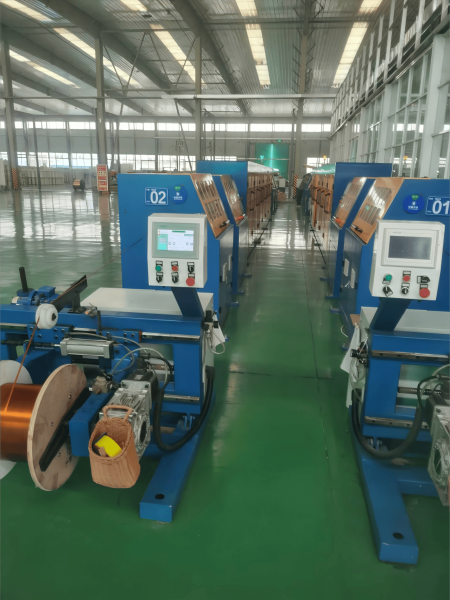

Máquina de sinterización de alta eficiencia para uso industrial

Máquina de sinterización de película

1. Descripción general del equipo

Esta máquina se utiliza para fabricar varios modelos de alambre para sinterización de película. Nuestra serie de máquinas de sinterización incluye la máquina de sinterización de alta eficiencia , la máquina de sinterización para materiales magnéticos , la máquina de sinterización uniforme y la máquina de sinterización con correa de malla de 500-2000 mm de ancho para satisfacer las diversas demandas de sinterización industrial. Esta máquina está controlada por un servomotor, cada cabezal de roscado es impulsado por un servomotor y el host se controla a través de una pantalla táctil y un PLC. Como máquina típica de sinterización de alta eficiencia , este equipo tiene muchas ventajas, tales como: alta velocidad de producción, fácil operación, rango de producción, amplio rango de ajuste y baja tasa de fallas.

2. Flujo del proceso

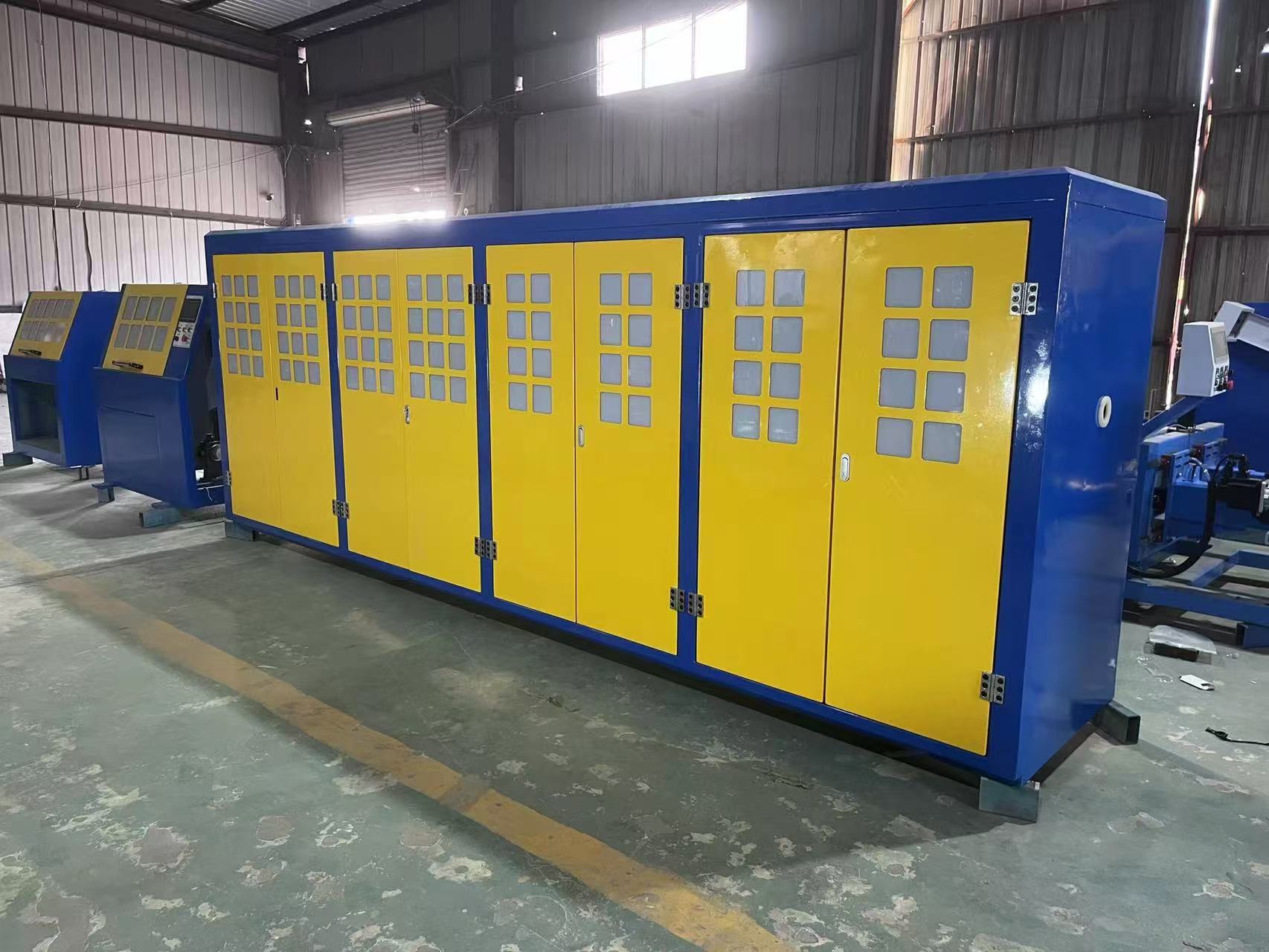

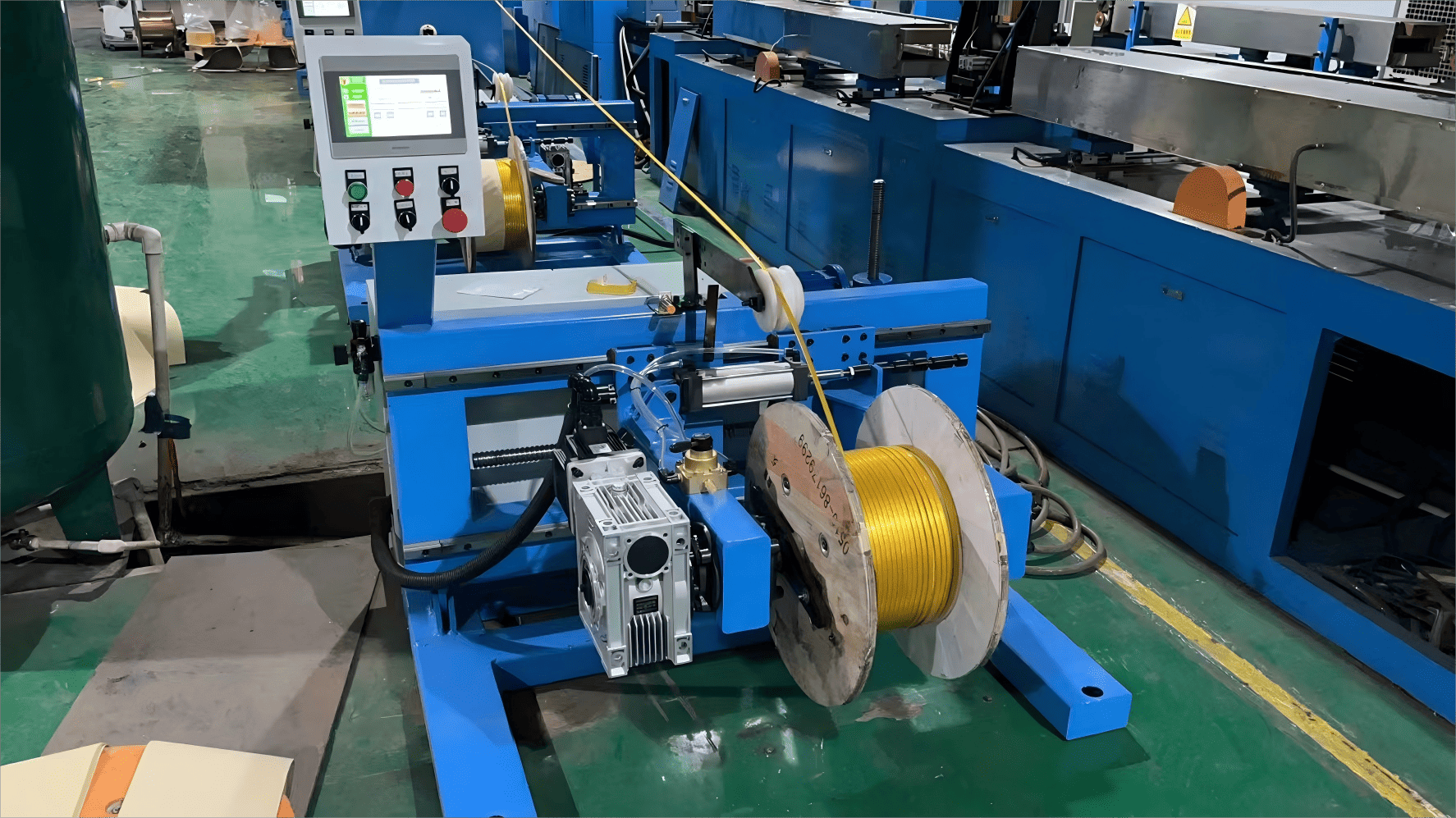

Pago de centrado - localizador de viscosidad bruta - enderezador - limpiador - cabezal de encintado de película concéntrica 1 - cabezal de encintado de película concéntrica 2 - tracción principal neumática - calentamiento por inducción de alta frecuencia - rodillo de caucho de silicona resistente a altas temperaturas 1 - horno de radiación 1 - rodillo de caucho de silicona resistente a altas temperaturas 2 - horno de radiación 2 - rodillo de caucho de silicona resistente a altas temperaturas 3 - refrigeración por agua - dispositivo de secado - tracción auxiliar neumática - conteo de metros - monitoreo de resistencia de voltaje en línea - toma de centrado. Al adoptar una estructura de calentamiento de horno de radiación dual, el equipo logra un rendimiento de calentamiento estable y equilibrado, lo que lo hace funcionar como una máquina de sinterización uniforme calificada con temperatura uniforme y calidad de sinterización constante. Además, se puede actualizar y personalizar como máquina de sinterización para materiales magnéticos, especialmente para la producción de sinterización de materiales magnéticos.

3. Rango de producción

1) Parámetro de cable desnudo

Ancho del conductor: 3 ~ 20 mm

Grosor del conductor: 1 ~ 10 mm

Sección única: 3 ～ 100 mm²

Diámetro del alambre redondo: 1~8 mm

2) Son adecuadas tanto la película de poliimida como la membrana compuesta de película de poliimida.

Espesor del aislamiento 0,025 ~ 0,13 mm, ancho de banda: 10 a 30 mm. Son adecuados tanto el soporte de película individual como la bandeja de película.

3) Capas de aislamiento: 2 capas (o solo una capa)

4) La forma de envolver: envolver sin costuras, envolver superpuesto.

Para una producción continua en masa, ofrecemos una máquina sinterizadora con correa de malla con un ancho de banda de 500-2000 mm con amplio ancho de banda, alta capacidad de carga y rendimiento de transporte estable.
