Maquinaria de alambre magné

Equipo para un conductor continuamente transponido

Más

Máquina de grabación de papel de alta velocidad

Más

Máquina de grabación de fibra de vidrio

Más

Máquina de grabación de papel combinada

Más

Máquina de sinterización

Más

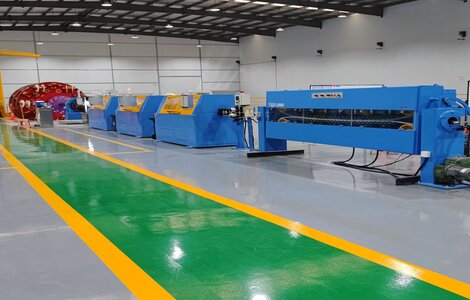

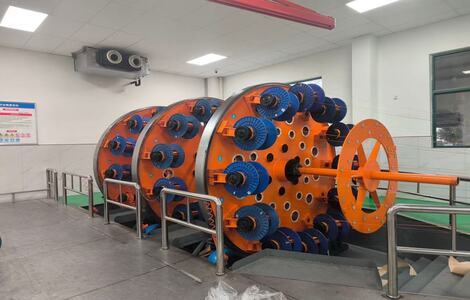

Equipo de la Parte 1 para un conductor transpondido continuamente

La máquina es especial para la producción de conductores transponidos continuamente. Fabricado forma una cantidad de hilos individuales de cables enmanelados rectangulares. que están conttranspuestos, luego grabados en espiral con papel con fines eléctricos y etc.

Parámetro técnico principal:
1. Número de elementos de conductores: 5 ~ 64 o por orden
2. 4 ~ Dimensión de 12 mm de elementos del conductor Espesor: 1 ~ 2.5 mm de ancho: 4 ~ 12 mm
3. Velocidad de jaula retorcida: 1 ~ 10R/min (continuado continuado)
4. Capas de papel de lapes: ≤ 36
5. Punta de transposición: 50 ~ 250 mm
6. Velocidad de producción: 1 ~ 15m/min

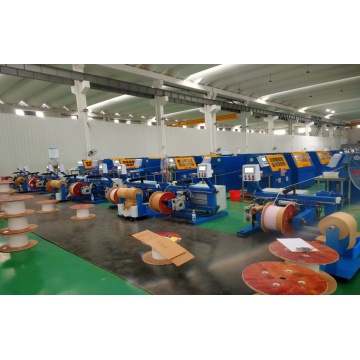

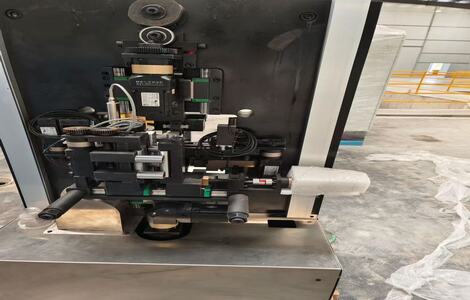

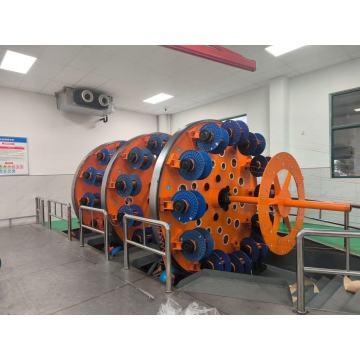

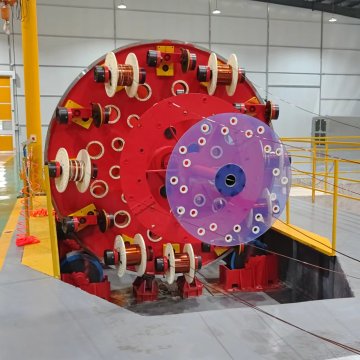

Fotos de equipos

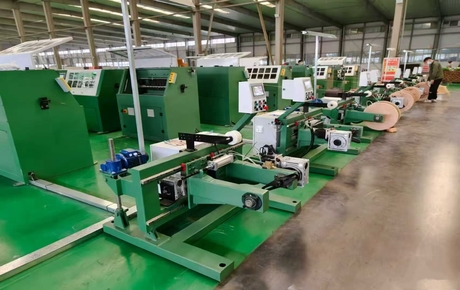

Parte 2 Máquina de grabación de papel de alta velocidad

Este equipo se utiliza para fabricar varios modelos de alambre redondo/rectangular de cobre/aluminio de papel/película, los cables terminados son adecuados para transformador de tipo seco, transformadores, reactores, etc., etc.
Rango de producción
1. Parámetro de cable de Bare
Ancho del conductor: 3.5 ~ 25 mm
Espesor del conductor: 1 ~ 8 mm
Sección de alambre único: 5.0 ~ 100.0 mm²
Resistencia de rendimiento: 60 ~ 200n/mm²
2. Material de aislamiento: papel de cable, película y papel Nomex son adecuados. Espesor de aislamiento: 0.06 mm-0.15 mm, ancho de banda: 8 ~ 32 mm.
3. Capas de aislamiento: 4 capas para una cabeza de grabación
4. Rango de tono de cabeza de cinta: 6 ~ 45.
5. Diámetro de la almohadilla: 320 mm (máximo)
6. Diámetro del núcleo de la almohadilla: 75 mm
7. Velocidad máxima del cabezal de grabación: 800 rpm/min
8. Velocidad de línea: 0—16m/min

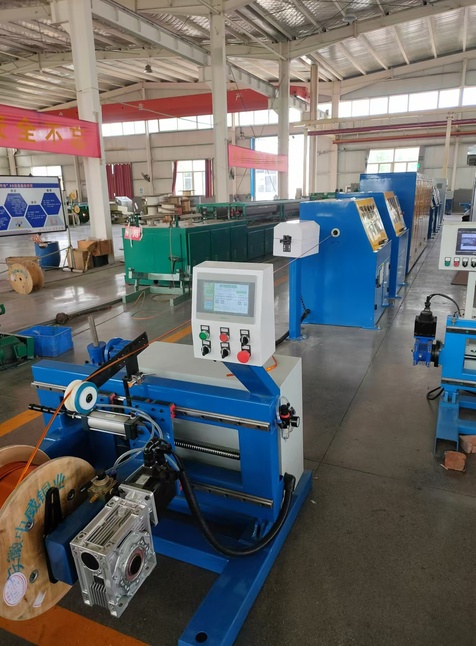

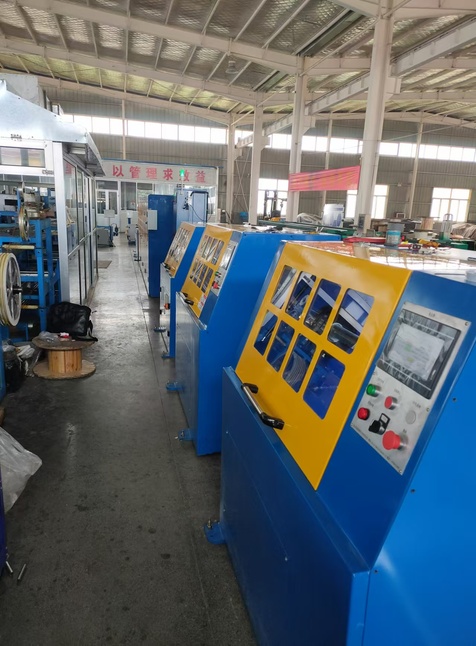

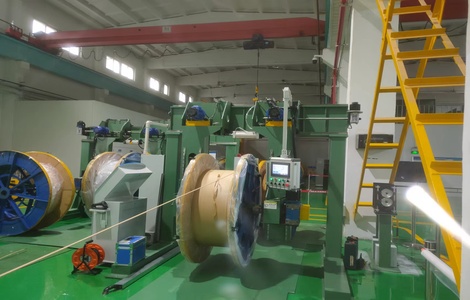

Fotos de equipos

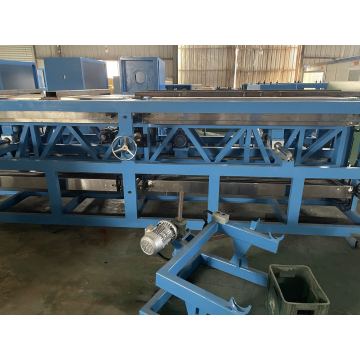

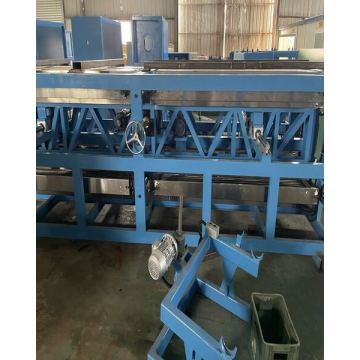

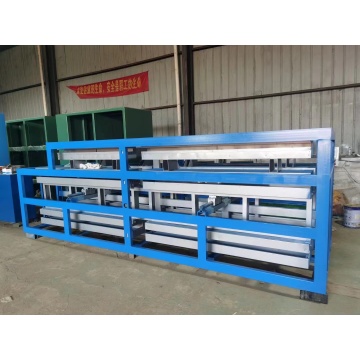

PART3 Máquina de grabación de fibra de vidrio

Una máquina tiene dos líneas de producción, puede producir alambre cubierto de fibra de vidrio doble, alambre cubierto de fibra de vidrio doble, etc. Hay dos tipos de cabezal de cinta de fibra de vidrio: concéntrico y excéntrico, para cumplir con diferentes requisitos.
Rango de producción
1. Parámetro de cable desnudo
Ancho del conductor (lado B): 3 ~ 14 mm
Espesor del conductor (un lado): 1 ~ 10 mm
Área seccional: 3 ~ 100 mm²
Relación de ancho / espesor: 0.4 ~ 12
2. Material de aislamiento: fibra de vidrio, poliéster, película son adecuadas.
3. Tamaño del rollo de hilo de fibra de vidrio/poliéster:
Tamaño del agujero interno: de 45 mm
Longitud del rollo: 75 mm
Longitud del tubo: 95 mm
4. Rango de lanzamiento de cabezal de grabación de película: 4 ~ 30
5. Rango de tono de cabezal de cinta de fibra de vidrio: 3 ~ 12

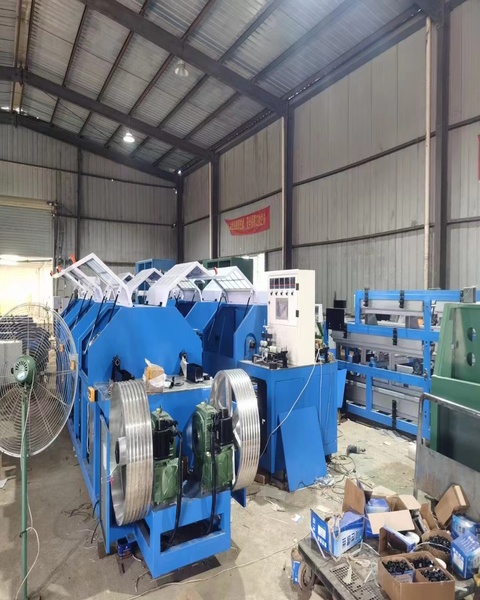

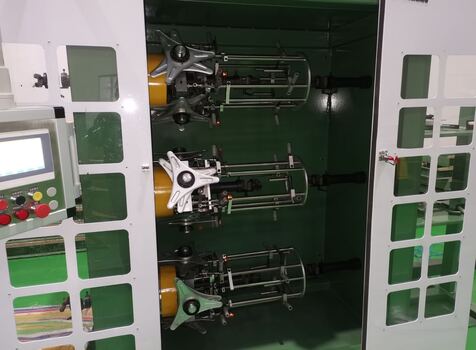

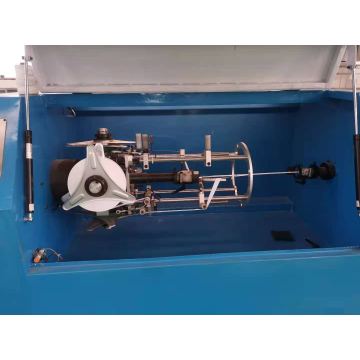

Fotos de equipos

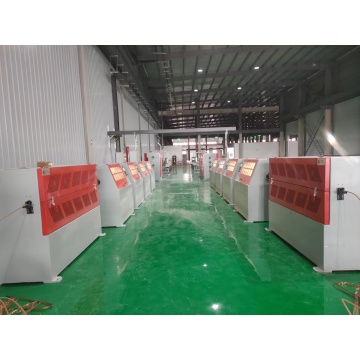

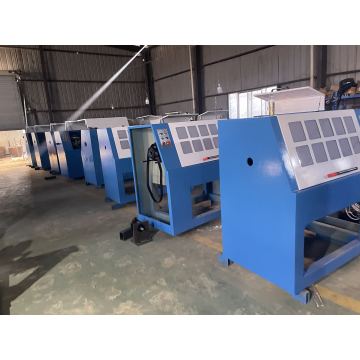

Parte 4 Máquina de grabación de papel combinada

Esta línea de producción incluye una sección de una sola línea y una sección de combinación. Cada cabezal de grabación puede envolver hasta 4 capas, y la sección de combinación se puede diseñar con 2-4 cabezales de grabación de acuerdo con los requisitos del cliente. El producto final se usa principalmente para varios tipos de transformadores.

Extracto loco de la India

Extracto de Indigofera carlesii

Extracto de terminal de medicamentos

Extracto de cochinilla

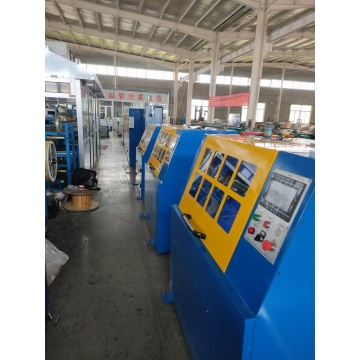

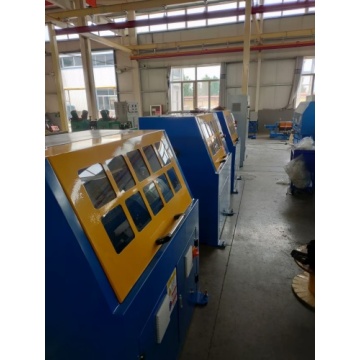

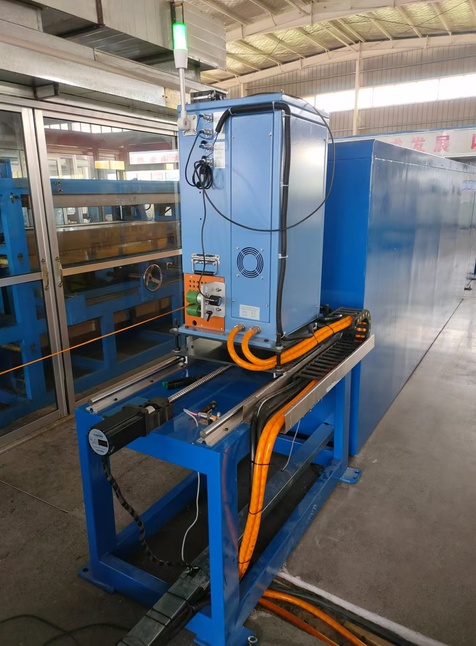

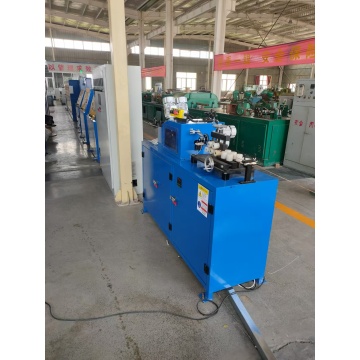

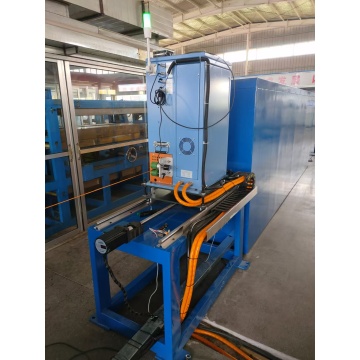

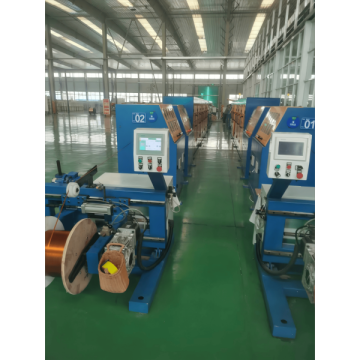

Parte 5 Máquina de sinterización

Esta máquina se utiliza para fabricar varios modelos de cable de sinterización de películas o película+máquina de sinterización de hilo. Los productos finales se utilizan principalmente en motor de tracción, generador de viento, motor sumergible, motor a prueba de explosión, etc.
Rango de producción:
1. Parámetro de cable desnudo:
Ancho del conductor: 3 ~ 20 mm
Espesor del conductor: 1 ~ 10 mm
Sección única: 3 ~ 100 mm²
Diámetro de alambre redondo: 1 ~ 8 mm
2. Tanto la membrana compuesta de película de poliimida como de poliimida son adecuados
Espesor de aislamiento 0.025 ~ 0.13 mm, ancho de banda: 10 a 30 mm. Tanto la almohadilla de película individual como la bandeja de cine son adecuados.
3. Capas de aislamiento: 2 capas (o solo una sola capa)
4. El camino para envolver: envoltura sin costura, envoltura de superposición.

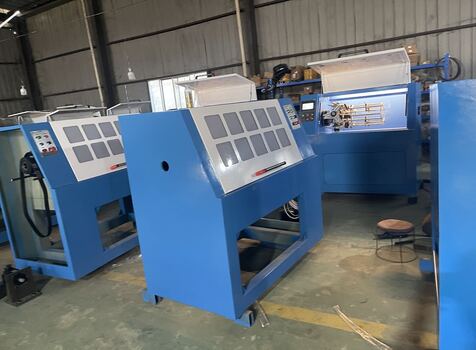

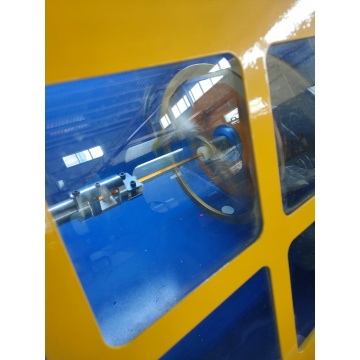

Fotos de equipos

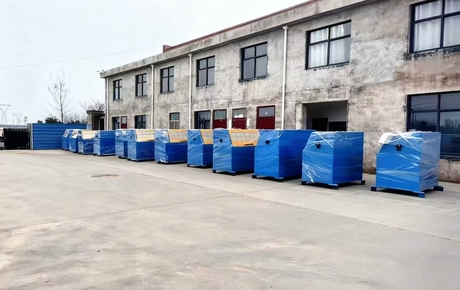

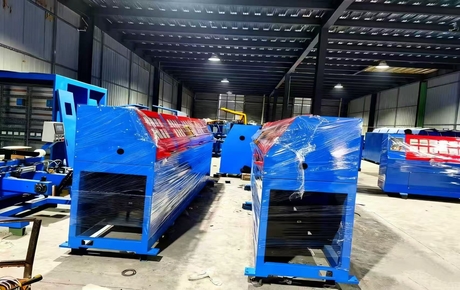

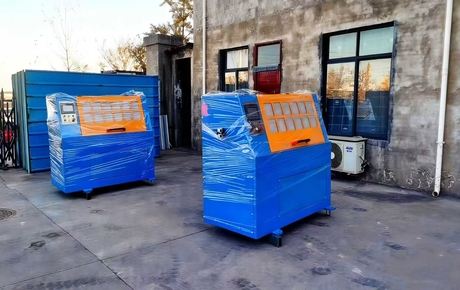

Récord de envío
Preguntas frecuentes
¿Cómo evitar el desperdicio excesivo de metales preciosos dentro del lodo del ánodo?
Nuestra empresa puede proporcionar soluciones de diseño de refinación de metales preciosos y un conjunto completo de equipos de refinación para ayudar a las empresas a maximizar sus ganancias.
¿Cómo lidiar con la situación en la que la vida útil de los accesorios de extrusores continuos es insuficiente?
Nuestra compañía se especializa en producir diferentes piezas en cobre duro, cobre puro y cobre de aleación. En el uso de materiales de aleación, nuestra empresa utiliza súper aleaciones, y en la aleación de incrustaciones de moho, nuestra empresa tiene níquel y opciones de aleación de alta temperatura.
¿Cómo lidiar con el problema de la excentricidad entre los cables y los cables de cobre y las propiedades físicas del cable de calidad inferior?
Nuestra empresa puede proporcionar un conjunto completo de equipos de prueba para ayudarlo a resolver varios problemas técnicos.
Por qué elegirnos
Nuestra compañía tiene una amplia experiencia en diseño, colaborando con los principales institutos de diseño metalúrgico chino. Mantenemos asociaciones a largo plazo e experiencias de intercambio con más de 30 empresas de procesamiento de cable y cobre en China. Ofrecemos un apoyo técnico confiable a nuestros clientes internacionales, con 16 años de experiencia internacional y una sólida reputación entre los clientes en todo el mundo. Garantizamos la entrega y la calidad, y ofrecemos asesoramiento sólido tanto antes como después de las ventas.
  • Ubicación estratégica con conectividad superior
  • Respuesta de logística global rápida.
  • Experiencia de ingeniería eléctrica a pedido
  • Personalizado a sus necesidades de producción
  • Garantía de calidad y servicio de ciclo completo
  • Servicio en línea de procesamiento completo
